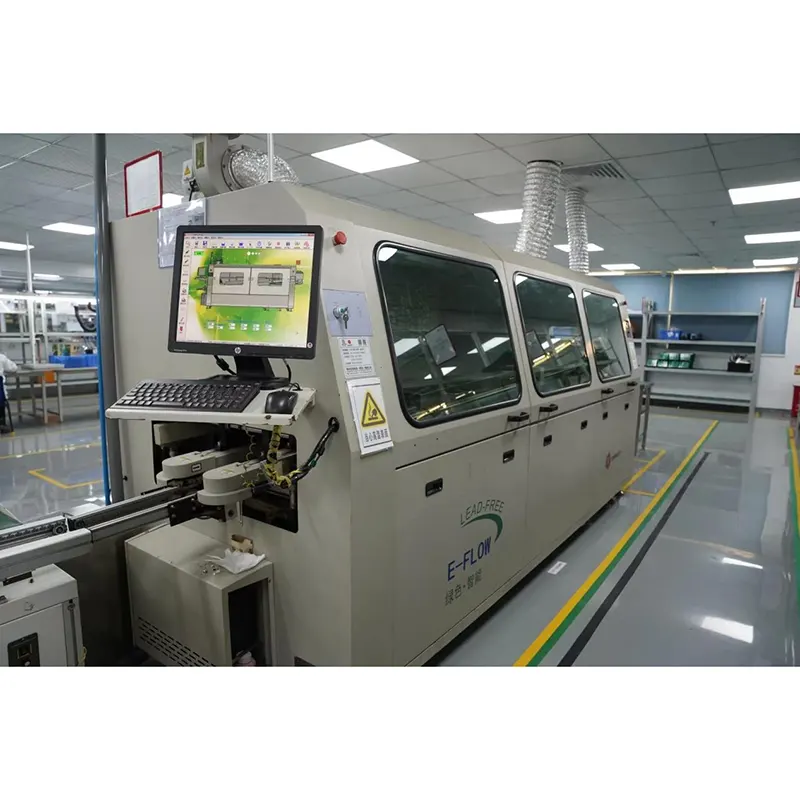

Wave Soldering PCB Assembly

Ang Hitech Wave Soldering PCB Assembly ay isa pang paraan na ginagamit sa paggawa ng Printed Circuit Board Assemblies (PCBAs). Ito ay isang through-hole na proseso ng paghihinang na nagsasangkot ng pagpasa sa PCB assembly sa isang alon ng molten solder. Ang proseso ay ginagamit upang lumikha ng isang permanenteng joint sa pagitan ng mga through-hole na bahagi at ang PCB. Ang wave ng molten solder ay nilikha sa pamamagitan ng pag-init ng isang pot ng solder sa isang partikular na temperatura, pagkatapos ay pumping ang solder sa ibabaw ng wave generator. Ang PCB assembly ay ipinapasa sa ibabaw ng alon, na pinahiran ang mga through-hole na bahagi sa panghinang, na lumilikha ng isang permanenteng joint.

Ang wave soldering ay isang napaka-tumpak na proseso na nagbibigay-daan para sa paglikha ng mataas na kalidad at maaasahang mga PCBA. Ito ay partikular na epektibo para sa mga PCB assemblies na may through-hole na mga bahagi, dahil tinitiyak nito na ang panghinang ay umabot sa ilalim ng bahagi, na lumilikha ng isang malakas at maaasahang joint. Ang wave soldering ay nagbibigay-daan din para sa paglikha ng mga high-volume na PCBA, na ginagawa itong isang mahalagang tool sa proseso ng pagmamanupaktura.

Sa buod, ang wave soldering ay isang kritikal na proseso sa paggawa ng Printed Circuit Board Assemblies. Ito ay isang through-hole na proseso ng paghihinang na lumilikha ng isang permanenteng dugtungan sa pagitan ng mga through-hole na bahagi at ng PCB. Ang proseso ay lubos na tumpak, na nagbibigay-daan para sa paglikha ng mataas na kalidad at maaasahang mga PCBA. Ang wave soldering ay partikular na epektibo para sa mataas na volume na mga PCBA na may through-hole na mga bahagi at ito ay isang mahalagang tool sa proseso ng pagmamanupaktura.
